概述

盘式连续干燥器是一种高效的传导型连续干燥设备。其独特的结构和工作原理决定了它具有热效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点，广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。现在生产制造常压、密闭、真空三大类型，1200、1500、2200、3000四种规格，A（碳钢）、B（接触物料部分均布不锈钢）、C（在B的基础上，增加蒸汽管路、主轴及支架为不锈钢，筒体和盖顶内衬不锈钢）。三种材质，干燥面积4~180m2，共几百种型号的系列产品，并能提供与之相配套的种辅助设备，可满足用户对各种物料进行干燥的需求。

原理

湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水和导热油，加热介质由干燥盘的一端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后被耙叶移送到出料口排出。湿份从物料中逸出，由设在顶盖上的排湿口排出，真空型盘式干燥器的湿气由设在顶盖上的真空泵口排出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机，可提高其干燥的生产能力，干燥膏糊状和热敏性物料，可方便地回收溶剂，并能进行热解和反应操作。

特点

（一）调控容易、适用性强

1.通过调整料层厚度、主轴转速、耙臂数量、耙叶型式和尺寸可使干燥过程达到最佳。

2.每层干燥盘皆可单独通入热介质或冷介质，对物料进行加热或冷却，物料温度控制准确、容易。

3.物料的停留时间可以精确调整。

4.物料流向单一、无返混现象，干燥均匀、质量稳定、不需再混合。

（二）操作简单、容易

1.干燥器的开车、停车操作非常简单。

2.停止进料后，传送物料的耙叶能很快地排空干燥器内的物料。

3.通过特殊的大规格检视门的视镜，可以对设备内进行很仔细的清洗和观察。

（三）能耗低

1.料层很薄，主轴转速低，物料传送系统需要的功率小，电耗少。

2.以传导热进行干燥，热效率高，能量消耗低。

（四）操作环境好，可回收溶剂，粉尘排放符合要求

1.常压型：由于设备内气流速度低，而且设备内湿度分布上高下低，粉尘很难浮到设备顶部，所以顶部排湿口排出的尾气中几乎不含有粉尘。

2.密闭型：配备溶剂回收装置，可方便地回收在湿气体中的有机溶剂。溶剂回收装置简单，回收率高，对于易燃、易爆、有毒和易氧化的物料，可用氮气作为载湿气进行闭路循环，使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。

3.真空型：在真空状态下操作的盘式干燥机，特别适用于热敏性物料的干燥。

（五）安装方便、占地面积小

1.干燥机整体出厂，整体运输，只需吊装就位，安装定位非常容易。

2.由于干燥盘层式布置、立式安装，使干燥面积很大，占地面积很小。

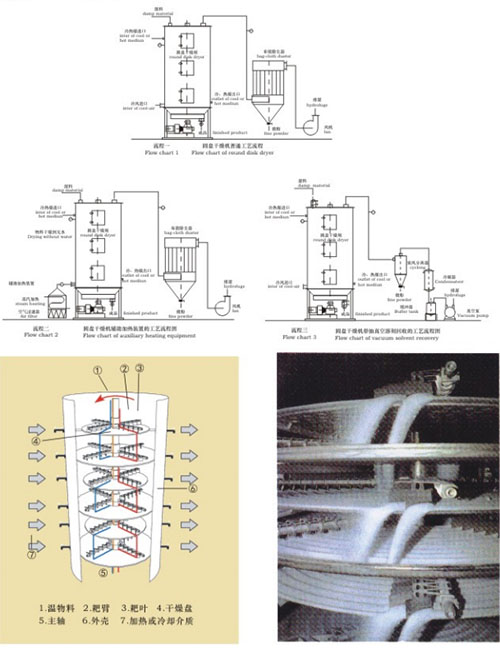

工艺流程

应用

干燥 热解 煅烧 冷却 反应 升华

（一）有机化工产品

聚氯乙烯树脂、聚四氟乙烯树脂、反丁烯二酸、蔥醌、硝基蔥醌、对氨基苯酚、三聚氰胺、氰尿酸、对氨基苯磺酸、抗氧剂168、色酚As、硬脂酸盐、苯胺、硝基苯胺、双季戊四醇、氯化石蜡、甲酸钙、三乙烯二胺、苯亚磺酸钠、间苯二甲酸、二甲酯五磺酸钠、硫脲、油溶性苯胺黑染料、酸性黑染料等有机化工原料和中间体。

（二）无机化工产品

轻质碳酸钙、活件碳酸钙、纳米级超细碳酸钙、碳酸镁、氢氧化铝、白炭黑、碳酸锶、碳酸钡、碳酸钾、立德粉、保险粉、硫酸钡、硫酸钾、微球催化剂、氢氧化镁、硫酸铜、硫酸镍、镍酸胺、钼酸钠、氯化钠、冰晶石、氧化铁红、氢氧化锂、氢氧化镍、氢氧化锆、磷酸钙、硫磺等。

（三）医药、食品

氨苄青霉素、邓盐、左旋苯氨基酸及中间体、头孢氨噻、头孢三嗪、安乃近、西咪替丁、维生素B12、维生素C、药用盐、药用氢氧化铝、药用偏硅酸镁、咖啡因、茶、花提取物、银杏叶、巧克力粉、淀粉、玉米胚芽等原料及医药中间体。

（四）饲料、肥料

碳酸钾、生物钾肥、蛋白饲料、饲料用金霉素、菌丝体、麸皮、酒糟、粮食、种子、除草剂、纤维素、饲料磷酸氢钙等。

技术参数
